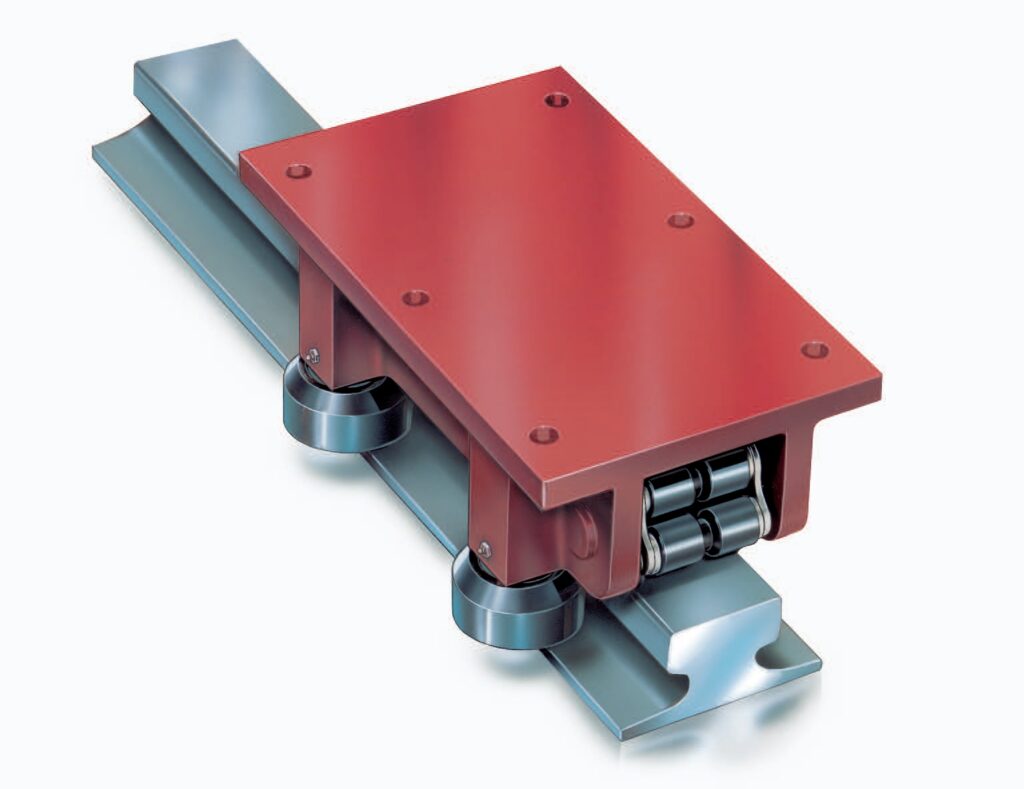

Wälzwagen mit Führungsrollen

Anwendungsbereiche

Hauptmerkmale

Gebrauchshinweise

Beispiel: Bei Verwendung eines HEB 200 Trägers beträgt die Fahrbahnbreite 200mm.

Das Maß „X“ errechnet sich aus der halben Fahrbahnbreite zuzüglich einer Toleranz von typischerweise 5mm. In diesem Falle beträgt also „X“ = 105 mm (200mm : 2 + 5mm ).

Auch geringere Toleranzen als 5mm sind selbstverständlich möglich.

wenn seitliches Anbringen von Führungsrollen unmöglich ist, empfehlen wir Leitrollen, die vorn und / oder hinten strinseitig angebracht sind gemäß dem vorgegebenen Profil (siehe Wälzwagen mit Leitrollen)
Modifikationen des Bohrbildes in der Deckplatte auf Wunsch
der Schraubenkopf der Führungsrollen bei den Modellen I-III kann auf Wunsch nach innen gelegt werden
beim Modell IIIv kann auch die große Führungsrolle gewählt werden
Maximale Verschiebegeschwindigkeit ≤ 5 m/min.

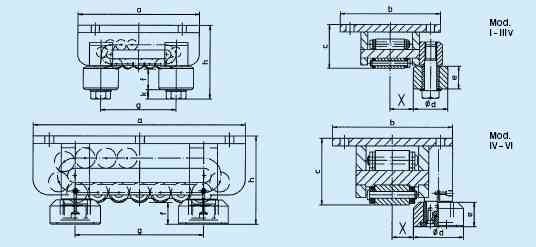

MODELL A-H-FR, AS-H-FR-, AM-H-FR-

(H = Mittelsteg gehärtet und geschliffen),

Mod.	a	b	c	Ø d	e	f	g	h	k	X min	X max	zulässige Radialkraft p.Führungsrolle (kN)
I	210	175	76	60	40	36	130	128	16	35	80	10
II	220	190	87	60	40	32	140	135	16	42	90	10
III	270	210	104	60	40	32	180	152	16	50	110	10
IIIV	320	220	115	60	40	32	230	163	16	55	115	10
IV	380	270	145	125	60	50	160	195	--	45	150	100
V	530	300	165	125	60	50	280	215	--	50	160	100
VV	500	350	190	170	60	50	340	240	--	50	170	150
VI	900	380	200	170	60	50	550	250	--	50	170	150

MODELL A–H–FR–, AS–H–FR–, AM–H–FR–
