Modell N
Anwendungsbereiche
- für kurze, variable Transportwege
- Transportieren mittelschwerer Lasten, z.B. Maschinen zum betrieblichen Standort oder Stahl- und Betonbauteile auf Baustellen
- erlaubt Kurvenfahrten mit optionalem Drehschemel und Lenkstange
- als beliebter Komplett-Transportsatz erhältlich
Hauptmerkmale Modell N
stabile, solide Grundkonstruktion
niedrige Bauhöhe
Zubehör für Richtungsänderungen
Gebrauchshinweise
- Alle Tragkraftangaben beziehen sich auf tragfähige Stahlfahrbahnen. Beim Transportsatz wird der ungünstigste Moment von nur zwei kurzfristig tragenden Wälzwagen bei unebenem Boden unterstellt
- Die Fahrbahnen entscheiden über störungsfreien Transportverlauf, nicht die Tragkraft des Wälzwagens – Kacheln sind ungeeignet, Asphalt und Beton nur bedingt geeignet, am besten stabile Blechplatten unterlegen (mind. 10 mm)
- Störungsfreiheit beim Transportverlauf durch Wahl von Modellen mit größerem Rollendurchmesser bei überdimensionierter Tragkraft
- wegen der geringen Reibungskräfte (Rollwiderstände zwischen 4 – 7 % der Belastung) sind Vorsorgemaßnahmen bei Transporten auf schiefen Ebenen zu treffen

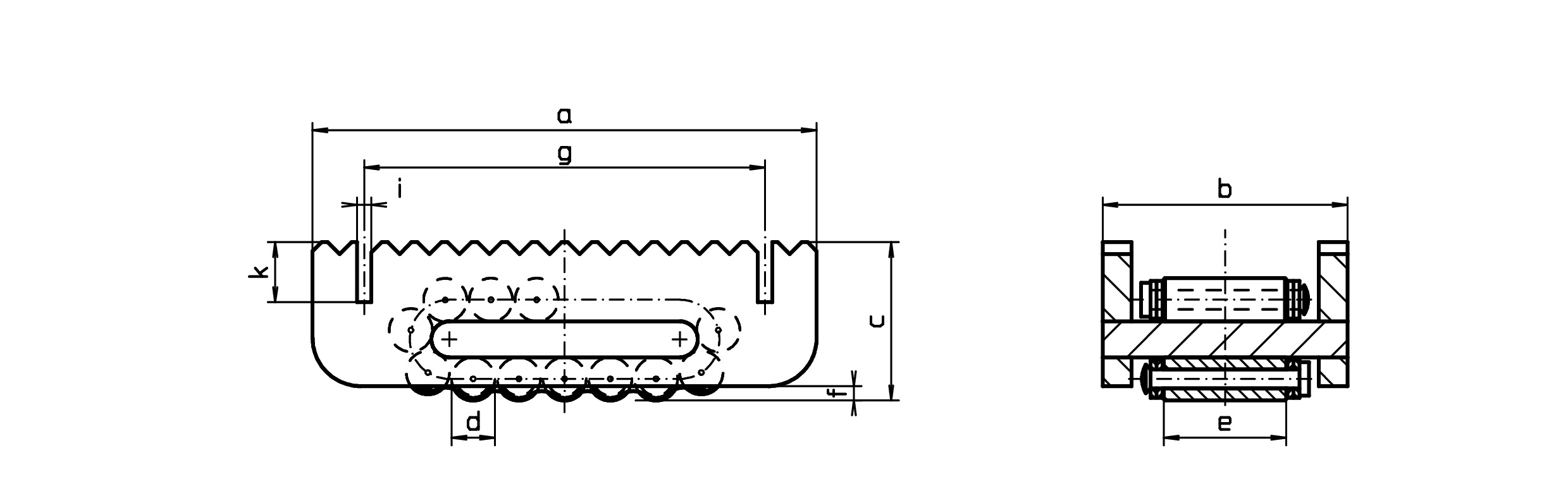

Größe I – III

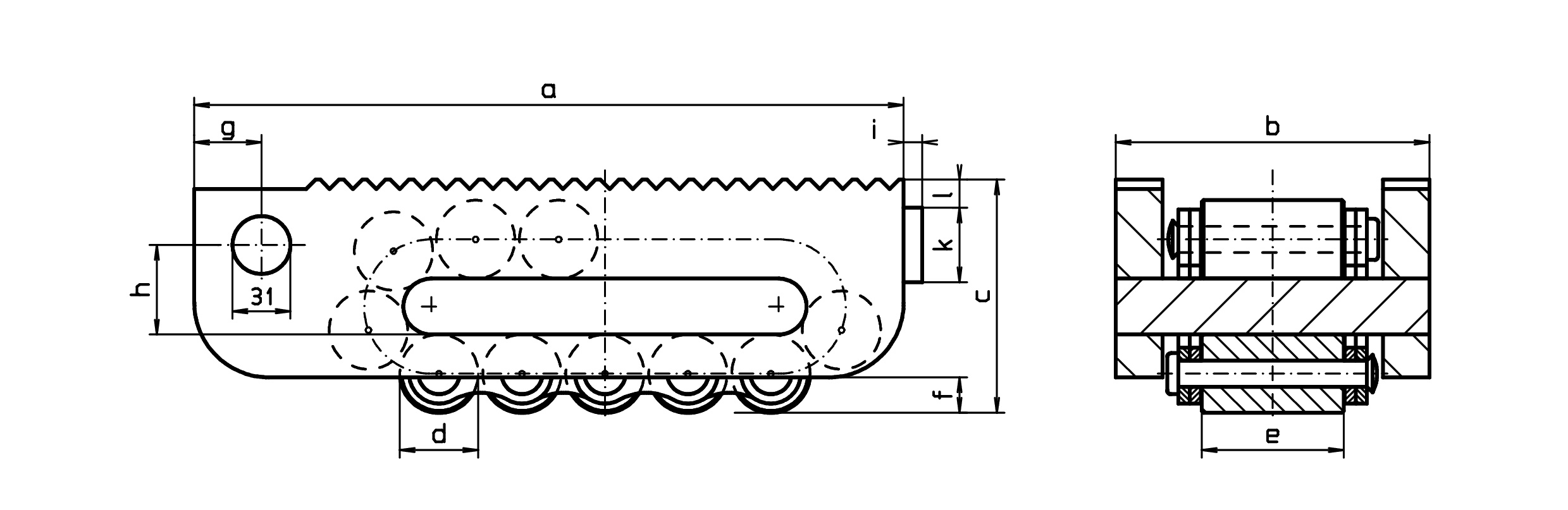

Größe IV – V
Mod. N
| Größe | a | b | c | Ød | e | f | g | h | i | k | l | trag. Rollen | Rollen anzahl | Tragkraft max kN | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I | 210 | 100 | 66 | 18 | 51 | 6 | 167 | 6 | 25 | 5 | 15 | 100 | 5,2 | ||
| II | 220 | 113 | 75 | 24 | 60 | 10 | 180 | 6 | 25 | 4 | 13 | 150 | 7,3 | ||
| III | 270 | 130 | 92 | 30 | 68 | 10 | 217 | 6 | 25 | 4 | 13 | 300 | 13,0 | ||
| IV | 380 | 168 | 125 | 42 | 76 | 16 | 36 | 48 | 10 | 40 | 15 | 4 | 13 | 600 | 32,0 |
| V | 530 | 182 | 145 | 50 | 86 | 19 | 36 | 60 | 10 | 40 | 15 | 6 | 17 | 800 | 61,0 |
| II-PA6 | 220 | 113 | 75 | 24 | 60 | 10 | 180 | 6 | 25 | 4 | 13 | 60 | 6,5 | ||
| III-PA6 | 270 | 130 | 92 | 30 | 68 | 10 | 217 | 6 | 25 | 4 | 13 | 100 | 11,0 |
