Modell AS-H

für längere Verschiebewege und/oder Dauerlasten durch seitliche (S) Kettenführung
transportieren schwerster Lasten über längere Zeiträume und Distanzen z.B. Vorschubgerüste im Brückenbau, Brückenverschiebungen, Fahrwerk oder Portalkranen, von schweren Schutztoren, Schleusentoren, Hangartoren, BOP Krane auf Bohrinseln
besonders stabile Konstruktion durch durchgehende Deckplatte
verschleißarm durch Kettenführung (kein seitliches Anlaufen der Kette, somit keine Abnutzung der Bolzenköpfe)
kann mit der Last verschraubt werden

Hauptmerkmale

robuste Gesamtkonstruktion (Rahmenbauweise)
niedrige Bauhöhe, austauschbar mit Baureihe ..A+ +..AM identisch
feste Verbindung, da die Last- oder Deckplatte verschraubt werden kann
stabilste Lastaufnahme und -verteilung
Verschleißminderung durch Rollenkettenführung (kein seitliches Anlaufen der Kette, somit kein Zerstören der Bolzenköpfe)
Modell AS-H-50CrV4 (Rollenmaterial 50CrV4) wird empfohlen, wenn die Gefahr einer kurzfristigen Überlastung jenseits der angegebenen Tragfähigkeit der Wälzwagen nicht ausgeschlossen werden kann bzw. wahrscheinlich ist. Ab der Baugröße Vv (1500 kN) wird standardmäßig das Rollenmaterial 50CrV4 verwendet

die Modelle I-IIIv haben 4 Befestigungsbohrungen: die mittleren entfallen
maximale Verschiebegeschwindigkeit: ≤ 5 m/min.
bei nicht beherrschbaren Lastverteilungsproblemen (z.B. Winddruck) Modelle mit gehärtetem Mittelsteg und hochwertigerem Rollenmaterial 50CrV4 wählen
der Rollwiderstand beträgt bei den Modellen I-IIIv je nach Fahrbahn 7 – 5 %, bei den größeren Modellen 5 – 3 % der Gesamtlast
lieferbar auch mit Führungsrollen
Modifikationen des Bohrbildes in der Deckenplatte auf Wunsch
Korrosionsschutz (galvanisieren oder Nirosta) auf Anfrage
Abnahme für Spezialmodell der Off-Shore-Industrie von DnV, ABS, LRS

(H = Mittelsteg gehärtet und geschliffen),

(Rollenmaterial 50CrV4)

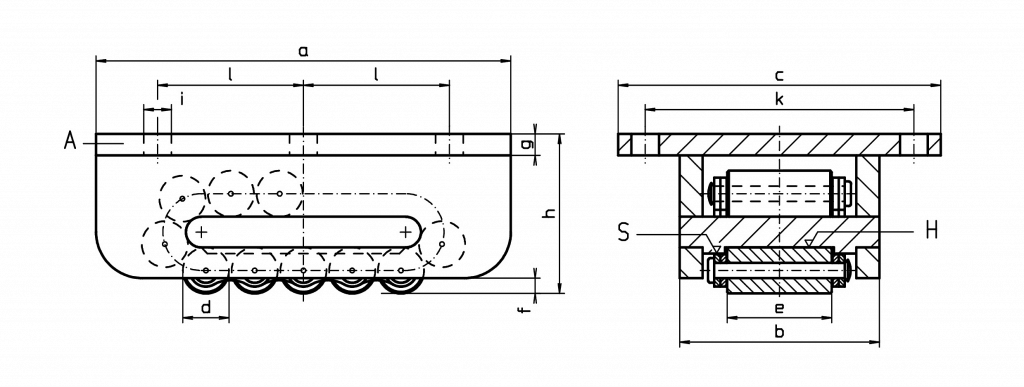

Größe	a	b	c	Ød	e	f	g	h	Øi	k	l	trag. Rollen	Rollen anzahl	Tragkraft max kN	Gewicht kg
III	270	130	210	30	68	10	14	104	18	175	95	4	13	400	19,6
IIIV	320	140	220	30	68	10	18	115	18	180	120	6	17	500	29,5
IV	380	168	270	42	76	19	19	145	22	220	140	4	13	650	51,7
V	530	182	300	50	86	19	19	165	22	240	205	6	17	850	93,0
VL	580	182	300	50	86	19	23	170	26	250	250	8	21	1000	109,0
Vv	650	205	350	50	100	20	28	190	26	280	240	9	23	1500	162,0
VI	900	205	380	50	100	20	38	200	33	300	360	13	31	2000	266,0
VIv	auf Anfrage													< 10.000
