Modell AM-H

für längere Verschiebewege und/oder kontinuierliche Bewegung bei Dauerlast durch mittlere (M) Kettenführung
transportieren schwerer Lasten über längere Zeiträume und Distanzen (z.B. Vorschubgerüste im Brückenbau,Teleskopführungen, Portalkranen, Schleusentore oder als Maschinenelement)
besonders stabile Konstruktion durch durchgehende Deckplatte
besonders verschleißarm durch Kettenführung (kein seitliches Anlaufen der Kette, somit keine Abnutzung der Bolzenköpfe)
kann mit der Last verschraubt werden

Hauptmerkmale

robuste Gesamtkonstruktion (Rahmenbauweise)
niedrige Bauhöhe, austauschbar mit Baureihe ..A+ +..AM identisch
feste Verbindung, da die Last- oder Deckplatte verschraubt werden kann
stabilste Lastaufnahme und -verteilung
Verschleißminderung durch Rollenkettenführung (kein seitliches Anlaufen der Kette, somit kein Zerstören der Bolzenköpfe)
Modell AM-H-50CrV4 (Rollenmaterial 50CrV4) wird empfohlen, wenn die Gefahr einer kurzfristigen Überlastung jenseits der angegebenen Tragfähigkeit der Wälzwagen nicht ausgeschlossen werden kann bzw. wahrscheinlich ist. Ab der Baugröße Vv (1250 kN) wird standardmäßig das Rollenmaterial 50CrV4 verwendet.

bei Anwendungen mit vertikal laufender Rollenachse erst den Hersteller informieren
die Modelle I-IIIv haben 4 Befestigungsbohrungen: die mittleren entfallen
Maximale Verschiebegeschwindigkeiten: ≤ 5 m/min.
bei nicht beherrschbaren Lastverteilungsproblemen (z.B. Winddruck) Modelle mit gehärtetem Mittelsteg und hochwertigerem Rollenmaterial 50CrV4 wählen
der Rollwiderstand beträgt bei den Modellen I-IIIv je nach Fahrbahn 7 – 5 %, bei den größeren Modellen 5 – 3 % der Gesamtlast
lieferbar auch mit Führungsrollen
Modifikationen des Bohrbildes auf Wunsch
Korrosionsschutz (galvanisieren oder Nirosta) auf Anfrage

(H = Mittelsteg gehärtet und geschliffen),

(Rollenmaterial 50CrV4)

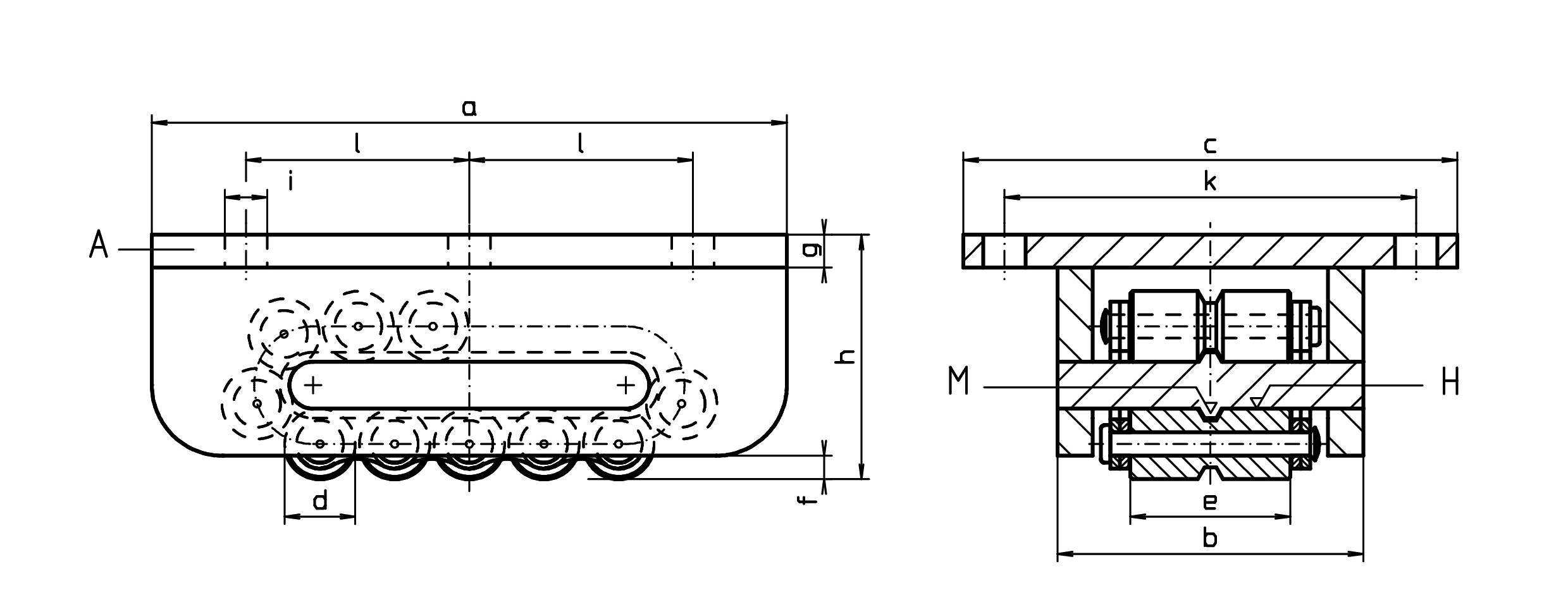

Größe	a	b	c	Ød	e	f	g	h	Øi	k	l	trag. Rollen	Rollen anzahl	Tragkraft max kN	Gewicht kg
I	210	100	175	18	51	6	13	76	14	140	75	5	15	125	8,8
II	220	113	190	24	60	10	14	87	14	155	75	4	13	170	11,5
III	270	130	210	30	68	10	14	104	18	175	95	4	13	330	19,0
IIIV	320	140	220	30	68	10	18	115	18	180	120	6	17	420	28,5
IV	380	168	270	42	76	19	19	145	22	220	140	4	13	530	50,0
V	530	182	300	50	86	19	19	165	22	240	205	6	17	690	89,5
VL	580	182	300	50	86	19	23	170	26	250	250	8	21	880	104,0
Vv	650	205	350	50	100	20	28	190	26	280	240	9	23	1250	156,0
VI	900	205	380	50	100	20	38	200	33	300	360	13	31	1650	237,0
VIv	Auf Anfrage													< 10000
